Ejtag реанімація globo 4100с (ali3329c)
У темі 1 долучень
EJTAG реанімація GLOBO 4100С (ALI3329C)

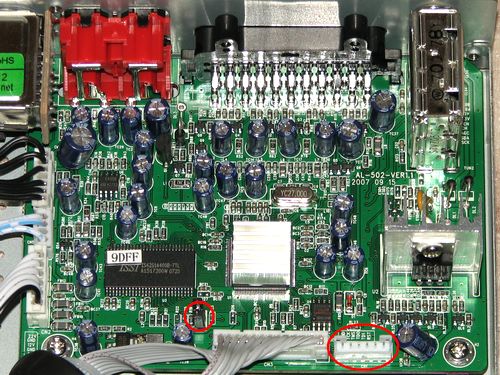

Порядок дій для відновлення вбитого тюнера з допомогою шнура JTAG схема на резисторах EJTAG Потрібно спаяти таку схема як на малюнку: http://tv-sat-remont.at.ua/SAT/EJTAG.bmp Підєднуєм шнур до тюнера на головній платі 6 піновий розєм (дещо на фото) Витягуєм Jumper, вмикаєм тюнер, запихаєм Jumper. Запускаєм програму EJTAG_TT_1.0.6.12, в ній ставим галочку біля SPI й Fast AMD/SPI й тиснем "конект" після чого має видати такий лог: Выбран режим работы с процессорами Ali M332x CPU ID = 0000 C05288 Ali M332x найден IMPCODE = C05288 Версия EJTAG 1 или 2.0 EJTAG функции: R4k ASID_8 NoDMA MIPS32 Включаем доступ к записи памяти DMA ... Пропускаем Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово Инициализируем модуль PrAcc ... Готово Останавливаем Watchdog ... Пропускаем Инициализируем доступ к Flash (ALi) ... Готово RegData = 0x003F0004 Версия процессора Ali = 3327 Конфигурируем SDRAM (ALi) ... Готово -------- Определяем флешь -------- Flash Base = 0xAFC00000 Первые 16 байт флеши : 00E3 1000 0000 0000 0100 0000 434E 4352 Режим работы с SPI-флешь DevID = 0014; VendorID = 0001 SPI флешь определена : Размер флешь = 2097152 Готово 5.Нажимаємо стерти флеш 6.Записуєм флеш кнопка "Записати" вибравши файл Damp що в архіві з програмою розширення bin В файлі є программа та самий дамп УДАЧІ!!! |
Можливо комусь стане у нагоді
|
EJTAG
При открытии ejtag tt 1.0.6.12 появляется окно а в нем: ,,Невозможно выполнить С\Temp\Rar$EX00.156,,. Скачивал с разный сайтов и ни одна программа ETAG 1.0.6.12не открывается. EJTAG 14,15,16,17 запускается легко а вот 12 никак. В чем причина,подскажите пожалуйста.
|
Щось з систдмою напевне!Вінда яка?
|
Підкажіть зчитую записую флешку пише ок але на тюнері ON де ще копати.
|
Цитата:
Часом буває недостатньо лише обновлення загрузчика,треба перезалити повний дамп.Перед цим бажано зробити повне стирання флеші.Процес запису на цих тюнерах становить 40-50 хв. Можлива також проблема і з самою флешкою. Починайте з простішого. P.S.Викладіть тут лог роботи EJTAG,легше буде розібратися. |
У мене вмер OpenFox 4100+,зробив розпайку під JTAG,підключив до компютера програма показує Выбран режым работы с процессорами Ali M332x CPU ID=FFFFFFFF,
розпайку запаяв кабель так в тюнер так RST,TDI,TDO,TMS,TCK,GND,в тюнері гніздо показує так GND,TCK,TMS,TDO,TD1,TRSTJ,і ще читав що має бути ще якийсь JP1,всю плату обдивився немає його там,версія плати пише openFox 4100 Ver3.8 DATE 2008.03.08,будь- ласка підскажіть що робити. |
Якщо є змога зроби фото плати!(тоід покажу JP1) В схемі розбираєшся?
|
Дійсно в цьому тюнері цього джапера JP1 немає - замість нього там стоїть резистор 0 Ом або перемичка - треба дослідити коло - 50 вивід процесора - резистор R 23 номіналом 2,2 кОм - джампер( або перемичка або ресистор 0 Ом) - земля.
Для переводу тюнера в режим Debug(відладки) - необхідно або зняти джампер(якщо він є) або відпаяти резистор 0 Ом або перекусити(перерізати) перемичку. Після програмування Ejtag"ом - все відновити і сміло прошивати тюнер звичайним способом через ком-порт. Успіхів. |
У темі 1 долучень
можна подивитись на схемі - той джампер позначений як Jmp1
|
openfox 4100+
У темі 5 долучень
на резисторі пише 472
|
резистор 0 ом не знайшов на схемі, знайшов резистор R 23,не знаю чи цей.
|
Ви дали мені схему плати GLOBO 4100C AL505-VER1.1.а в мене на платі пише openFox 4100 VER3.8 DATE.2008.03.08
|
openfox 4100+
У темі 1 долучень
ось ще одна
|
Іди від проца рахуй ножки (попробую зробити фото)
|
|
openfox 4100+
У темі 1 долучень
повна схема
|
Нажаль зараз під рукою не маю власне Опенфокса 4100+, в нього дійсно відрізняється материнка від Глобо 4100с, але принцип лишається той самий...
Маю такий тюнер на роботі - подивлюсь і напишу де і коло чого знаходиться те що Ви шукаєте... |
зараз якраз розглядаю плату до Опенфокса 4100+
1. в першу чергу пропоную відпаяти резистор R01 опором 0 Ом - він знаходиться лівіше роз"єму передньої панелі і лівіше резистора R19(4.7kOm) - можливо то і є те шо ми шукаємо. 2. якшо переший варіант не підійшов - тобто тюнер не перейшов в режим відладки - тоді треба спробувати відпаяти конденсатор ВС19 (50 вивід процесора і земля)- він знаходиться між процесором і роз"ємом передньої панелі, лівіше ризисторів R15 (10kOm) i R10 (33 Om) . 3. Після перешивки Еджитагом - все повернути назад і зашити через ком-порт. успіхів |
Дякую Sashko зробив як ти написав відпаяв резистор R01, запустив программу і все пішло,ще раз Дякую.
|
;)Дуже радий, що зміг чимо-сь допомогти !
|
Чи можна зробити реанімацію Globo 4100C якщо на компютері нема порта(LPT)
|
Нереально!Хіба купляти usb JTAG
|
Цитата:
|
|
Цитата:
Цитата:
|
Є в продажу РСІ-карти з 2-ма сом-портами і одним розведеним на платі, але не впаяним ЛПТ-портом. Теж як вихід. Працюватиме тільки під програмами, в котрих можна призначити інші переривання, ніж призначені автоматично Віндовозом...наприклад, JKeys це робить легко :)
|
A.A. JTAG FOR SUPER MAX FT1750 AND HOW TO USE HELP ME
Мова форуму Українська !!! |
Цитата:
|
Цитата:
Може твiй випадок |
Яка повинна бути довжина JTEG шнура на мікросхемі
|
Цитата:
|
Ярослав, а яка довжина перехідника має бути у мене ,від гнізда ЛПТ на платі до твого джітага?. Чи підійде для розпайки юсб кабель? Саму розпайку кабеля продублюй, будь ласка ,ще раз.
|
Довжина в межах вже вказаного, 2 метри нормально, можна менше. Підійде принтерний шнур, розпайка 1 до 1, 2 до 2...18 до 18. Далі паяти не обов"язково. Про юсб-кабель не скажу, такого з 18-ма жилами я ще не бачив. В юсб звичайно 4 жили всього...
|
Ярослав, я був у р-ні ,таких як ти казав шнурів до принтера нема, це до старих принтерів. Мені у пятницю привезуть колодки (папа-папа)до цего шнура, мене турбує сам кабель, чи підійде юсб(там 3 жили+маса) ,а є ще кабель для прошивки тюнерів, він може підійти?
|
Не можу загрузити EJTEG_TT 1.0.6.12 NOD32 знаходить вірус
|
Цитата:
|
У темі 3 долучень
Цитата:
|
Як перевести Globo 7010A в отладочний режим
|
Який порядок реанімації ресівера Globo 7010A
|
