Вимірювачі ESR конденсаторів(обговорення)

[duman]

kreshnot, хочеться зрозуміти людину яка так наполегливо нам пропагандує ставити кондесатори з ESR менше 0,1Ом а решту в сміття..Може він один із торгашів ними на ринку? Бо читаючи його відповідь

Допис від вуйко

чув дзвін,а не знаю де

на просте питання по темі ,то розумієш з ким маєш справу...

[sat-prof]

[starship]

Зробив пинсет.Е пару питань.Кому можна задати?

[kreshnot]

Зробив пинсет.Е пару питань.Кому можна задати?

Давай свої питання

[starship]

В мене сигнал не такий як должен бути на остцилографи и растяжки тоже такои нема

[kreshnot]

Деталі всі стоять як на схемі,чи може стоїть десь щось інше?

[starship]

Допис від kreshnot

Деталі всі стоять як на схемі,чи може стоїть десь щось інше?

Як на схеми

[kreshnot]

Генератор пробував настроїти і яка осцилограма ,де мірялось?

Настройка:

Заключается в установке режимов работы по постоянному току и устойчивому возбуждению на 100 кГц, а не на 2-3 мГц.

Для этого вместо R1, R2 впаиваем переменное сопротивление (только не проволочное) сопротивлением 4,7к или 10к. бегунок на базу, 1 конец на + 1,2 в, 2 конец на -1,2 вольта. Выставляем на середину. Замыкаем пинцет, (запаиваем проволочку). Подключаем микроамперметр. Резистор установки 0 в минимальное сопротивление. Включаем вместо включателя миллиамперметр на предел 200мА. далее вращая переменное сопротивление в сторону уменьшения части, которая относилась к R1 и смотрим за потребляемым током и отклонением микроамперметра. Показания будут расти, а затем падать, а ток потребления расти, а потом резко увеличится. Выставить такое положение когда показания почти на максимуме, но немного меньше, то есть не переходят за порог их уменьшения. Ток при этом примерно будет 50 - 70 мА. Теперь резисторы замерять и впаять постоянные. Далее настроим С2 по максимуму отклонения стрелки микроамперметра. Всё, далее настраиваем 0 и берем низкоомные сопротивления, и тарируем деления на шкале. Использовать магазин сопротивлений нельзя, также нельзя использовать проволочные сопротивления. Если нет микроамперметра на 50 мкА, то можно использовать на 100 мкА, но питание надо поднять до 2,4 вольт, (от двух аккумуляторов) и провести настройку на данное напряжение заново как написано выше.

[pics]

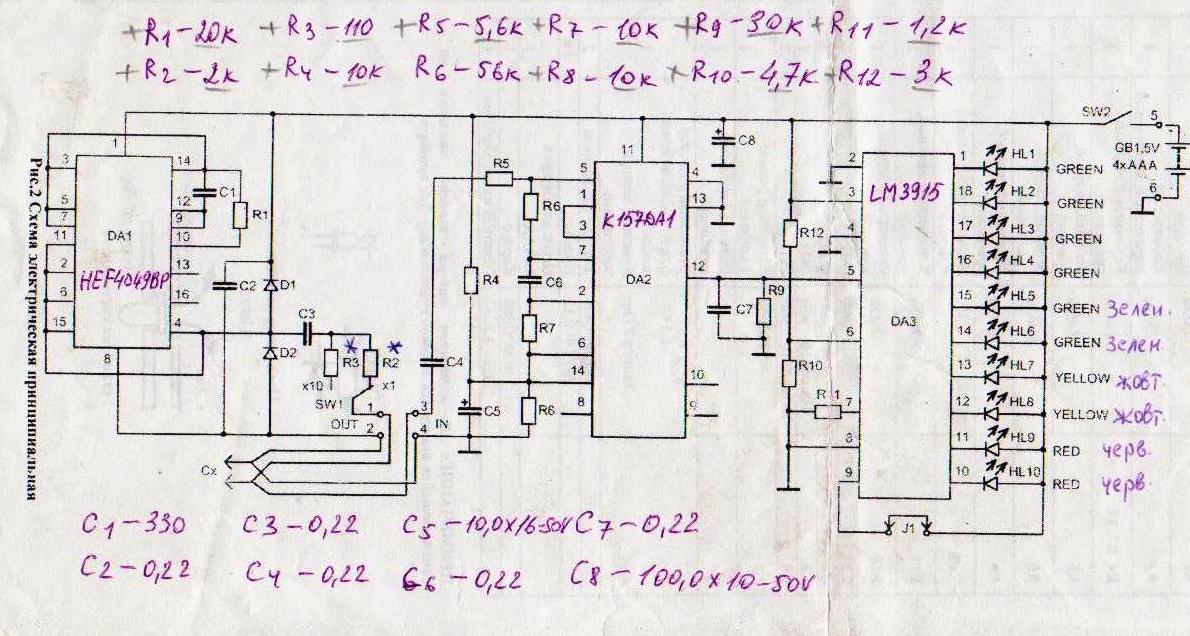

Зробив давно свій ESR метер по відомій схемі.Дуже допомагає в роботі,бо завдяки низькій напрузі вимірювального сигналу добре шукати несправні конденсатори безпосередньо в схемі.Вже багато разів виручав в ремонті особливо коли по запарці нарвешся на заряджений.
Щоб бачити інформацію потрібна Реєстрація!

Є пару фотографій.Як відправити на форум.Хто підскаже?Прошу пробачення за офтоп.

[sat-prof]

pics, загрузити на радікал *(або інший фотохостинг) далі вставити через вв код! (є такий квадратик картинка)
Щось вуйка привид ходе!
